磨煤机的工作特性曲线

         磨煤机的功能是碾磨原煤,使其达到能在炉内有效地燃烧的细度,原煤(颗粒等于或小于38mm)经由联接在给煤机的中心给煤管喂入旋转的磨碗上.采用自适应的方法可以使给出的设定值能真正代表并能实时跟随磨煤喷粉机的最佳工作点。深入分析磨煤机的工作特性曲线，有助于寻找磨煤机的最佳工作点，即磨机的最大出力点。音频信号是随着磨煤机内存煤量的增加而递减的。
         在磨煤机的运行中，当其内存煤量较少时，因钢球相互碰撞导致磨煤机噪音（即音频）信号较强；随着其内存煤量的不断增加，钢球间的空隙逐渐被物料填满，因而磨煤机噪音信号逐渐减弱。当磨煤机出力达到最大时，钢球间填满了煤块，噪音信号也就基本不变了。可以利用噪音曲线到达最大出力点后变化率很小这一特性。

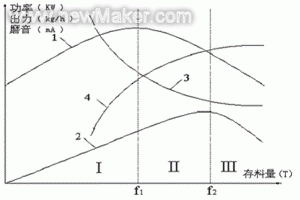

曲线1为功率特性，曲线2为出力特性，曲线3为音频特性，曲线4为处理后的音频特性

通过对磨煤机特性曲线的分析可以得到以下一些结论：
         磨煤机的运行范围可划分为3个区间.可以看出：磨煤机工作在I区时耗电量较大，出力较小，显然不合适；工作在III区时易于堵煤，发生满灌事故。II区是最佳的运行区域，并且应尽可能使磨煤机的工作点向f2点靠拢。
随着时间的变化，曲线会发生漂移，但各曲线的相对位置不变，采用在线自适应方法可以实时跟踪最大出力点，保证磨煤机始终运行在最佳工况。磨煤机的最大出力点即最佳工作点在图中的f2点。
       为了方便起见，在音频变送器中对信号进行了简单的处理，把递减的音频特性曲线转换成递增的曲线，这时信号大就表示磨煤机内的存煤量多。
